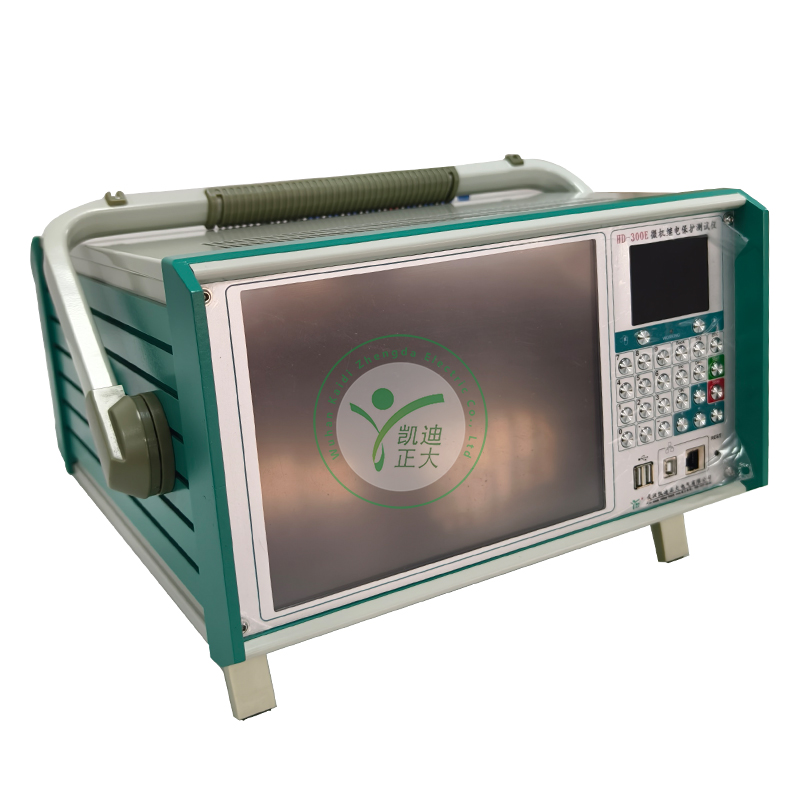

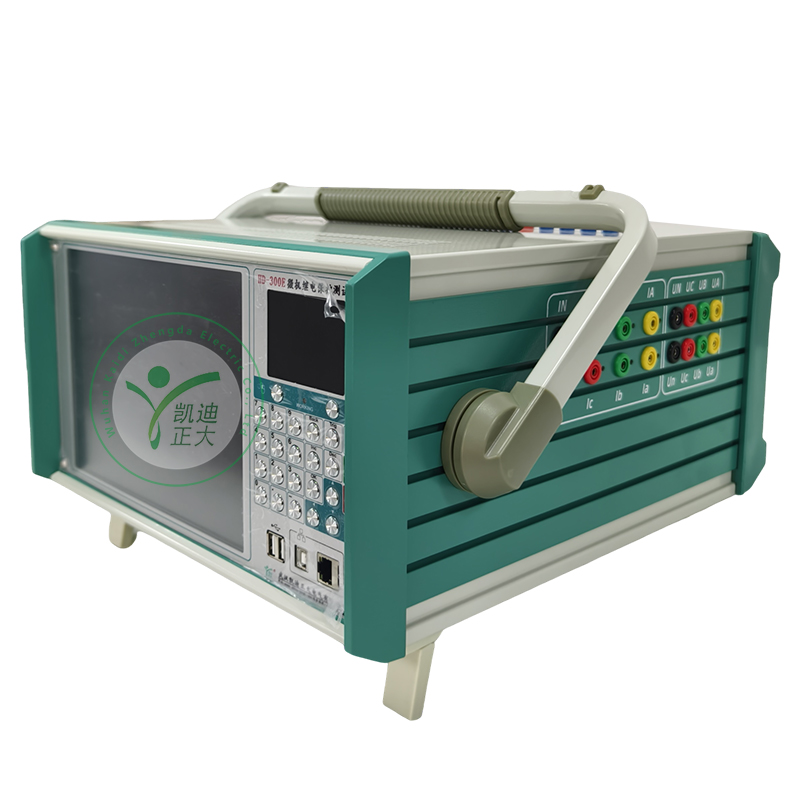

本設備具有6相電壓6相電流軸出，適用于各種類型繼電保護裝置試驗。六相繼電保護測試儀每相電壓可輸出120V，每相電流30A，六相電流并聯可輸出180A，該儀器采用高性能工控機作為控制微機，直接運行Windows操作系統裝置面板帶有10.4寸LED顯示屏，觸摸板鼠標和優化鍵盤，不用外接鼠標或鍵盤可直接使用，裝置背板設有USB口，通信口等可方便的進行數據存取，數據通信和進行軟件升級等。


產品特點：
1、滿足規場所有試驗要求，本儀器具有標準的六相電壓，六相電流輸出，既可對傳統的各繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便。
2、滿足國標 GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標 DL/T624-2010《繼電保護微機型試驗裝置技術條件》的標準。
3、經典的 Windows XP操作界面，人機界面友好，操作簡便快捷;高性能的嵌入式工業控制計算機和 10.4寸分辨率為 800x600的LED 真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4、本機 Windows XP 系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5、設備面板配有超薄型多功能快接按鍵和光電鼠標，可以象操作普通 PC機一樣通過鍵盤或鼠標完成各種操作。
6、主控板采用 DSP+FPGA 結構，16位 DAC輸出，對基波可產生每周2000 點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定，
8、采用 US8 接口直接和 PC機通訊，無須任何轉接線，方便使用。
9、可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件，無須重新學習模作方法。
10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V(1A)，220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而提高了精度和穩定性。


技術參數
1交流電流源：（6*30A）
單相電流輸出（有效值）：0--30A/相，精度：0.2%  ±5mA
六相并聯輸出(有效值)：0--180A/六相同相位并聯輸出
相電流長時間允許工作值(有效值)：9.9A
每相輸出功率   ：320VA
六相并聯電流輸出功率：1800VA
六并電流輸出允許工作時間：5s
頻率范圍：0--1000Hz，精度0.001Hz
諧波次數：2--20次
相位：0--360°，精度0.1°

2．直流電流源
直流電流輸出：0--±10A/相，精度：0.5%  ±5mA

3．交流電壓源
單相電壓輸出（有效值）：0--120V/相，精度：0.2%  ±5mV
線電壓輸出（有效值）：0--240V
相電壓/線電壓輸出功率：75VA/100VA
頻率范圍：0--1000Hz，精度：0.001Hz
諧波次數：2--20次
相位：0--360°，精度：0.1°

4．直流電壓源
單相電壓輸出幅值：0--±160V，精度：0.2%  ±5mV
線電壓輸出幅值：0--±320V
相電壓/線電壓輸出功率：90VA/180VA

5．開關量端子
開關量輸入端子：8對
空接點：1--20mA，24V 裝置內部有源輸出
電位翻轉：無源接點：低阻短接信號
有源接點：0-250V DC
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A

6．其他
時間范圍 ：1ms--9999s，測量精度：1ms
單機體積重量：體積 418x 363 x 208mm3，約 17.8Kg
電源：AC220V±10%，50Hz，10A

7.交流電流工作時間
工作電流<10A：工作時間≤60 分鐘
20A>工作電流≥10A：工作時間≤70S
30A>工作電流>20A：工作時間≤15S
工作電流:30A：工作時間≤5S
