結構：

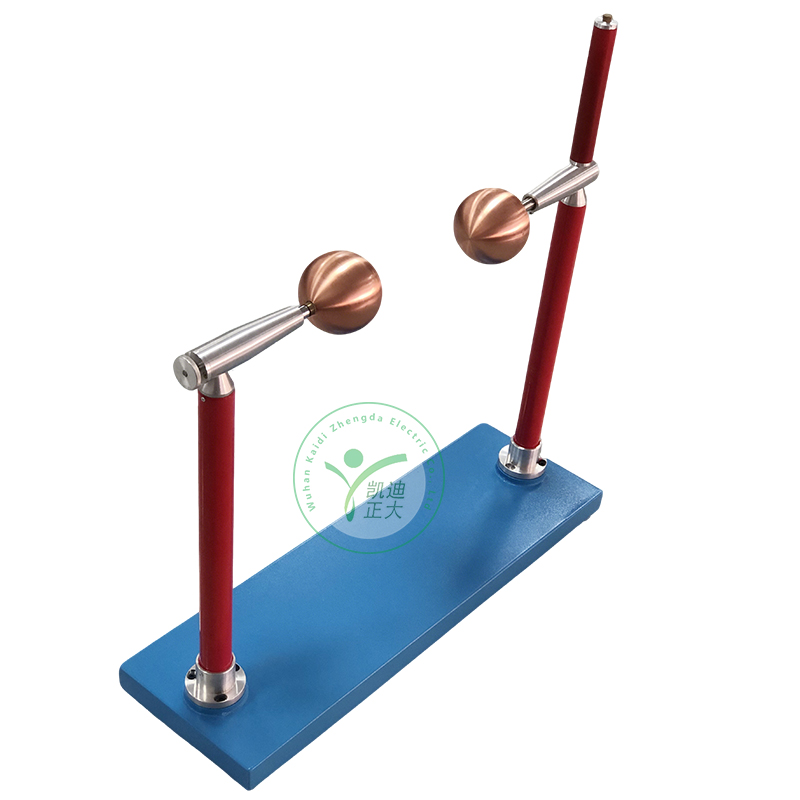

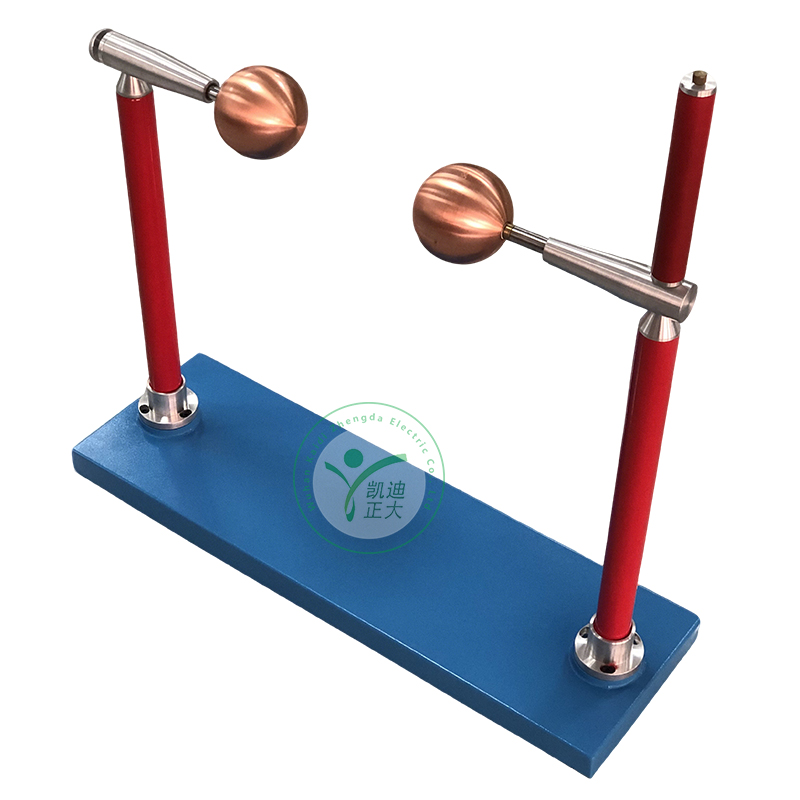

　　放電球隙測壓器(水平式)其結構由活動底座、絕緣支管、銅球、調節軸(標尺)、微調輪、水電阻等主要部件組成。

球隙器的應用：

　　在作試驗時將球隙器和試品并聯，球隙器本身串有每伏1歐的保護電阻，先將球隙調整在60%試驗電壓(球隙的放電距離可以從下面球間隙放電電壓表，表1、表2中查得)，此時試品應同時接上。測定當球隙放電時試驗變壓器和低壓側電壓表讀數(取3~4次平均值)然后按同樣方式測定70%和80%試驗電壓時電壓表讀數，以此三點線值作一曲線(大多為一直線)，再延長此曲線(大多按正比例推算)至所需的試驗電壓高10~15%位置上，作為耐壓驗過程可能發生過電壓的放電保護。

注意事項：

　　高電壓絕緣試驗的安全規則，必須按照國家1995-10-01實施GB311.6-83《高電壓試驗技術》第二部分“試驗程序”和水電部《電氣設備預性驗規程》為準。

　　a.該產品是高壓試驗常用的設備，可用于球隙放電和過電壓保護。

　　b.高壓試驗，過電壓保護和高壓精測量，結構簡單、體積小、重量輕、便于攜帶。

規格：φ50、φ100、φ200、φ250 、φ300、φ350、φ500、φ650

電壓等級： 50kV 100 kV 150 kV 200 kV 300 kV 400 kV 500 kV 600 kV 750 kV 1000 kV 1500 kV

　　使用球隙時，應以試驗時的氣溫和氣壓下修正系數來修正，可按下列公式計算：

　　V’2=SV2

　　S=0.3869/(273-t)

　　其中：S—相對空氣密度

　　P—氣壓(毫米汞柱)

　　t—氣溫(℃)

　　V2—試驗狀態下的電壓

　　V’2—標準狀態下的電壓(P=78毫米汞柱、t=20℃)

　　也即為放電曲線中所求得電壓
